سیم‌کشی آیفون تصویری و برق‌کشی از مهم‌ترین مراحل در اجرای تاسیسات برقی ساختمان هستند که نیاز به دقت و رعایت اصول فنی دارند. هماهنگی این دو بخش باعث می‌شود سیستم ارتباطی و امنیتی ساختمان بدون اختلال عمل کند و طول عمر بیشتری داشته باشد. برق‌کشی صحیح با رعایت استانداردها و نکات ایمنی، علاوه بر تامین انرژی موردنیاز دستگاه‌ها، خطرات ناشی از اتصالات نامناسب را کاهش می‌دهد. در این مطلب، اصول و نکات مهم برای اجرای همزمان سیم‌کشی آیفون تصویری و برق‌کشی را بررسی می‌کنیم. با کارشناسان املاک داران همراه باشید!
انتخاب کابل مناسب برای سیم‌کشی آیفون تصویری
انتخاب کابل مناسب برای سیم‌کشی آیفون تصویری، تاثیر مستقیمی روی کیفیت و پایداری سیستم دارد. کابل بی‌کیفیت می‌تواند باعث قطع و وصل‌شدن تصویر و صدا شود و عمر دستگاه را کاهش دهد. در جدول زیر، ویژگی‌های لازم برای انتخاب کابل در فرایند سیم‌کشی آیفون تصویری و برق‌کشی آورده شده است:
| معیار انتخاب کابل | پیشنهادات |
| جنس هادی | مس خالص با مقاومت پایین و هدایت بالا |
| روکش کابل | PVC یا LSZH (برای مقاومت در برابر رطوبت و حرارت) |
| تعداد رشته‌ها | ۲ یا ۴ رشته برای سیستم‌های ساده؛ ۶ یا بیشتر برای سیستم‌های پیشرفته |
| قطر سیم‌ها | ۰.۵ تا ۱.۵ میلی‌متر (برای کابل‌های AWG 18 تا AWG 22) |
| مقاومت الکتریکی کابل | حداکثر ۰.۱۸۸ اهم در هر متر (برای کابل‌های AWG 24) |
| فاصله از کابل برق | حداقل ۳۰ سانتی‌متر برای جلوگیری از تداخل مغناطیسی |
| نوع کابل برای محیط‌های خاص | کابل‌های شیلددار (STP) با روکش PVC یا PE برای محیط‌های صنعتی یا مرطوب |
| نحوه اتصال و لحیم‌کاری | استفاده از کانکتورهای استاندارد یا لحیم‌کاری با کیفیت بالا |
| طول کابل | حداکثر ۱۰۰ متر برای کابل‌های بدون تقویت سیگنال (یا استفاده از کابل بیشتر همراه با تقویت‌کننده‌ها) |
| مسیر عبور کابل | عبور از مسیرهای محافظت‌شده و دور از منابع نویز الکترومغناطیسی |
نکات ایمنی در اجرای همزمان سیم‌کشی و برق‌کشی
رعایت نکات ایمنی در اجرای سیم‌کشی آیفون تصویری و برق‌کشی اهمیت بسیار زیادی دارد، زیرا در صورت بی‌توجهی، خطرات جدی مانند آتش‌سوزی، برق‌گرفتگی یا خرابی تجهیزات ممکن است پیش بیاید. مهم‌ترین موارد ایمنی که باید هنگام نصب رعایت شوند، عبارت‌اند از:
- قبل از شروع هر کاری، حتماً جریان برق را به طور کامل قطع کنید تا خطر برق‌گرفتگی کاهش یابد و تجهیزات شما آسیب نبینند.
- کابل‌ها را از مسیرهایی عبور دهید که دور از لوله‌های آب و گاز باشند تا از بروز حادثه جلوگیری شود.
- از تجهیزات ایمنی استاندارد مثل دستکش عایق، کفش ایمنی و عینک محافظ استفاده کنید تا سلامتی‌تان حفظ شود.
- کابل‌های آیفون تصویری را دور از سیم‌های برق بگذارید تا تداخل ایجاد نشود و کیفیت تصویر و صدا حفظ شود.
- در حین نصب کابل‌ها را برچسب‌گذاری کنید تا در مراحل بعدی تعمیر یا تغییرات، کار برای شما راحت‌تر و ایمن‌تر باشد.
- از بست‌ها و داکت‌های مقاوم استفاده کنید تا کابل‌ها در اثر فشار یا کشش آسیب نبینند.
- فاصله استاندارد بین کابل‌های سیگنال آیفون و کابل‌های برق را رعایت کنید تا تداخل الکترومغناطیسی رخ ندهد.
رعایت این نکات ساده اما حیاتی باعث می‌شود نصب سیم‌کشی آیفون تصویری و برق‌کشی با امنیت کامل انجام شود و از بروز حوادث ناخواسته جلوگیری گردد. همچنین این اصول، کیفیت عملکرد سیستم را حفظ می‌کند و هزینه‌های ناشی از تعمیرات و خرابی‌های احتمالی را به حداقل می‌رساند.

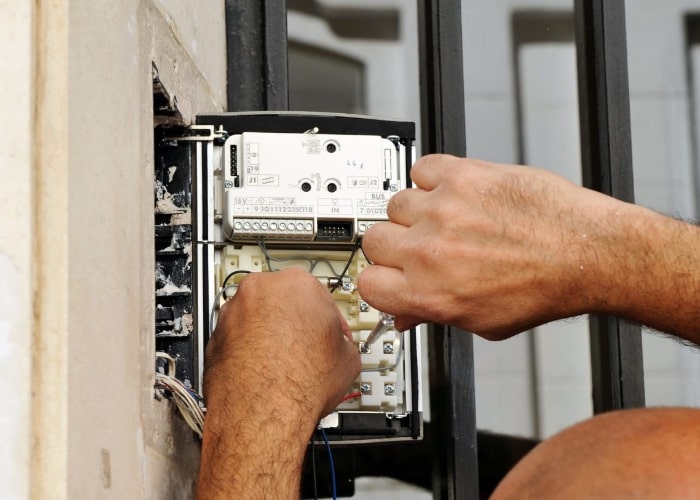

روش‌های استاندارد سیم‌کشی آیفون تصویری
روش‌های استاندارد سیم‌کشی آیفون تصویری نقش بسیار مهمی در عملکرد صحیح و کیفیت سیستم دارند. انتخاب روش مناسب سیم‌کشی نه‌تنها به عملکرد بهتر آیفون تصویری کمک می‌کند، بلکه نصب و نگهداری آسان‌تر را نیز تضمین می‌کند. به‌طورکلی، دو روش اصلی و متداول سیم‌کشی آیفون تصویری و برق‌کشی عبارت‌اند از:

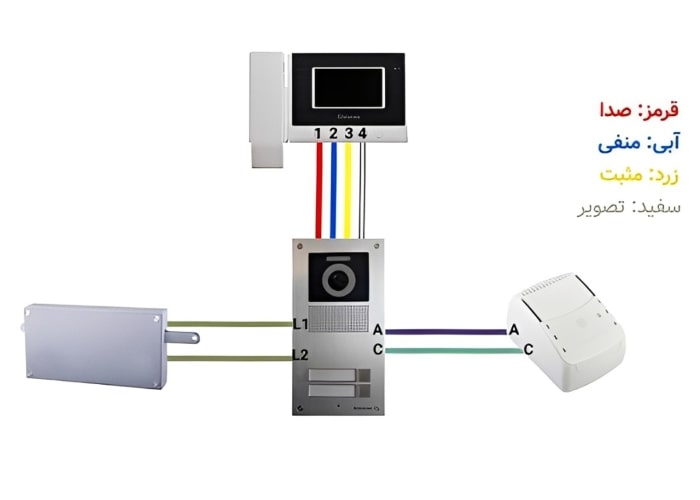

روش سیم‌کشی خط‌به‌خط (Point-to-Point Wiring)
در این روش، هر واحد یا آیفون تصویری به‌صورت جداگانه و مستقل با پنل بیرونی متصل می‌شود. برای هر واحد، یک کابل اختصاصی از پنل به داخل ساختمان کشیده می‌شود که معمولا شامل چند رشته سیم است (معمولا ۴ تا ۶ رشته). مراحل انجام این روش سیم‌کشی شامل موارد زیر است:
- تعیین مسیر کابل‌کشی
- برش و آماده‌سازی کابل‌ها
- اتصال دقیق هر رشته سیم به ترمینال‌های مربوطه در پنل و آیفون داخلی
این روش به دلیل مجزا بودن کابل‌ها، باعث می‌شود تا تداخل الکترومغناطیسی بسیار کاهش یابد و کیفیت تصویر و صدا بهتر حفظ شود. همچنین عیب‌یابی و تعمیر در این روش آسان‌تر است؛ چون هر کابل مربوط به یک واحد است. بااین‌حال، بزرگ‌ترین چالش روش خط‌به‌خط، هزینه و زمان بالای نصب است؛ چون برای هر واحد باید کابل جداگانه کشیده شود و فضای بیشتری برای عبور کابل‌ها نیاز است. این روش ا سیم‌کشی آیفون تصویری و برق‌کشی معمولا در ساختمان‌هایی یا با تعداد کم واحد ترجیح داده می‌شود.
روش سیم‌کشی موازی یا مشترک (Parallel Wiring)
در این روش، چندین واحد به‌صورت مشترک و موازی به یک یا چند کابل اصلی وصل می‌شوند. در واقع، رشته سیم‌ها به‌صورت مشترک بین چند واحد استفاده می‌شود که باعث کاهش تعداد کابل‌ها و سهولت در نصب می‌گردد. مراحل اجرای این نوع سیم‌کشی نیز به شرح زیر است:
- طراحی مسیر مشترک
- استفاده از کابل‌های چندرشته‌ای با ظرفیت بالا
- اتصال صحیح سیم‌ها به ترمینال‌های مشترک
- اطمینان از اتصال‌های ایمن
مزیت اصلی آن، کاهش هزینه و صرفه‌جویی در زمان نصب است که برای ساختمان‌های پر واحد و مجتمع‌های بزرگ بسیار مناسب است. اما این روش از سیم‌کشی آیفون تصویری و برق‌کشی با چالش‌هایی مثل احتمال تداخل سیگنال‌ها، کاهش کیفیت تصویر و صدا و پیچیدگی بیشتر در عیب‌یابی روبرو است. همچنین به دلیل اشتراک در کابل‌ها، تعداد واحدهای قابل پوشش محدود است. به همین دلیل، این روش بیشتر در پروژه‌هایی با تعداد واحد بالا و نیاز به نصب سریع استفاده می‌شود؛ اما باید با دقت و رعایت استانداردهای خاص اجرا شود.
به‌طورکلی، اگر به دنبال گزینه‌ای هستید که کیفیت بالایی ارائه دهد، روش خط‌به‌خط مناسب‌تر است؛ اما اگر هزینه و سرعت نصب برای شما اهمیت دارد، روش موازی گزینه بهتری محسوب می‌شود!
جلوگیری از تداخل سیگنال بین کابل آیفون و سیم برق
یکی از مهم‌ترین چالش‌ها در سیم‌کشی آیفون تصویری و برق‌کشی، جلوگیری از تداخل سیگنال است. این مشکل معمولا زمانی رخ می‌دهد که کابل آیفون و کابل برق در مسیر یا فاصله نزدیک به هم قرار بگیرند. جریان برق در کابل‌های فشارضعیف می‌تواند میدان مغناطیسی ایجاد کند که روی کیفیت صدا و تصویر آیفون اثر منفی می‌گذارد. برای رفع این مشکل، استفاده از کابل‌های شیلددار در فرایند کابل‌کشی آیفون توصیه می‌شود. شیلد یا لایه محافظ، نویزهای الکترومغناطیسی را کاهش داده و از افت کیفیت جلوگیری می‌کند. همچنین عبور کابل آیفون و کابل برق از لوله‌های مجزا یا مسیرهای کاملا جدا از هم، تاثیر زیادی در کاهش تداخل دارد.
در زمان نصب آیفون تصویری، رعایت حداقل فاصله استاندارد بین کابل‌ها اهمیت زیادی دارد. این فاصله بسته به شرایط محیطی و نوع کابل می‌تواند بین ۲۰ تا ۳۰ سانتی‌متر متفاوت باشد. در ساختمان‌هایی که مسیرها محدود هستند، استفاده از کابل‌هایی با روکش ضخیم و فویل آلومینیومی داخلی می‌تواند راه‌حل موثری باشد. حتی زاویه عبور کابل‌ها از یکدیگر نیز مهم است و بهتر است در نقاط تلاقی، کابل‌ها به‌صورت عمود بر هم عبور کنند تا میزان تداخل کاهش یابد. رعایت این اصول در سیم‌کشی آیفون تصویری و برق‌کشی نه‌تنها کیفیت سیستم را حفظ می‌کند، بلکه از بروز مشکلات آزاردهنده‌ای مانند نویز صدا یا تصویر برفکی جلوگیری خواهد کرد.
املاکداران؛ راهنمای شما در جستجوی افراد حرفه‌ای
در مجموع، اجرای اصولی سیم‌کشی آیفون تصویری و برق‌کشی نقش مهمی در افزایش ایمنی، کیفیت عملکرد و عمر مفید سیستم‌های برقی و امنیتی ساختمان دارد. اگر این امر با دقت و توسط افراد متخصص انجام گیرد، نتیجه نهایی هم از نظر کارایی و هم از نظر دوام بسیار رضایت‌بخش خواهد بود. برای اطمینان از دریافت خدمات تخصصی و یافتن بهترین مجریان این کار، می‌توانید به سرویس مشاغل ساختمانی املاکداران مراجعه کنید.
سوالات متداول
آیا می‌توان سیم‌کشی آیفون تصویری و برق‌کشی را همزمان انجام داد؟
بله، اما باید با رعایت فاصله و استانداردهای ایمنی انجام شود.
بهترین کابل برای کابل‌کشی آیفون چیست؟
کابل زوجی مسی با روکش مقاوم و کیفیت بالا مناسب‌ترین گزینه است.
آیا نصب آیفون تصویری نیاز به تخصص دارد؟
بله، چون برای جلوگیری از خطا و افزایش عمر دستگاه باید توسط فرد ماهر انجام شود.
چگونه از تداخل سیگنال بین سیم آیفون و برق جلوگیری کنیم؟
با رعایت فاصله مناسب و استفاده از کابل شیلددار می‌توان تداخل را کاهش داد.
